パイプ径（Φ）、内径（DN）、インチを素早く区別する

パイプ、パイプ継手、バルブの設計および調達において、Φ、DN、インチ（）は混同しやすい3つの仕様単位です。これらの主な違いは、Φが実際の物理的な外径を表し、DNがメートル法の仕様コードであり、インチがヤード・ポンド法の仕様コードであるということです。次に、これら3つの詳細な違いと関連性について説明します。

1. 中核となる定義の違い

Φ（直径）：Φは、工学分野で実際の物理的な直径（通常は外径）を表すギリシャ文字です。最も明確な識別方法であり、変換は不要です。例えば、Φ114.3は、パイプの実際の外径が114.3mmであることを意味します。

DN（公称直径）：DN（公称直径）は、メートル法における公称直径です。これは内径でも外径でもなく、接続の便宜のために人為的に指定された「公称サイズ」（内径と外径の平均値にほぼ相当）です。例えば、DN100は単なる仕様コードであり、実際の外径は114.3mmまたは108mmである可能性があります。

インチ（）：インチはヤード・ポンド法における長さの単位です（1インチ＝25.4mm）。パイプにおいては、公称直径を表す単位でもあります。例えば、4インチは4インチのパイプを表し、実際の外径は114.3mmに固定されています。

2. 識別情報の明確性と独自性

Φ 最も明確なもの:実際の外径は直接表示されているので、見たままのものが手に入り、曖昧さはありません。

インチの方がより具体的です。英国製のパイプ（パイプ）では、インチに対応する外径は一律です。例えば、4インチはΦ114.3、10インチはΦ273であり、別途確認する必要はありません。

DNには曖昧さがあります。国内のパイプラインシステムでは、同じDN値が2つの異なる外径シリーズに対応する場合があります。例えば、DN100の場合：

- Iシリーズ（Aシリーズ／インターナショナル）：外径はΦ114.3mmです。

- IIシリーズ（Bシリーズ／国内向け）：外径はΦ108mmです

したがって、購入時や図面作成時に「DN100」とだけ記載する場合は、それがIシリーズかIIシリーズかを必ず明記してください。そうしないと、間違った製品を購入してしまう可能性があります。

3. 3つの間の対応関係と変換関係

これら3つは、単純な数学的な乗算や除算では変換できません（例えば、DN100 / 25.4を直接使用してインチを計算することはできません）。業界標準の比較表に頼る必要があります。

4. 適用可能なシナリオとラベル表示仕様

DN:水やガスの輸送に一般的に使用される鋼管（亜鉛メッキまたは非亜鉛メッキ）、鋳鉄管、プラスチック管など。

Φ:シームレス鋼管、ステンレス鋼管、非鉄金属管などに一般的に使用されます。マーキングの際は、通常、Φ108×4（外径108mm、肉厚4mmを意味する）のように肉厚と組み合わせて使用​​されます。

インチ：主にアメリカやヨーロッパの配管システムやバルブ継手、そして石油や天然ガスといった伝統的な産業分野で使用されている。

5．まとめ

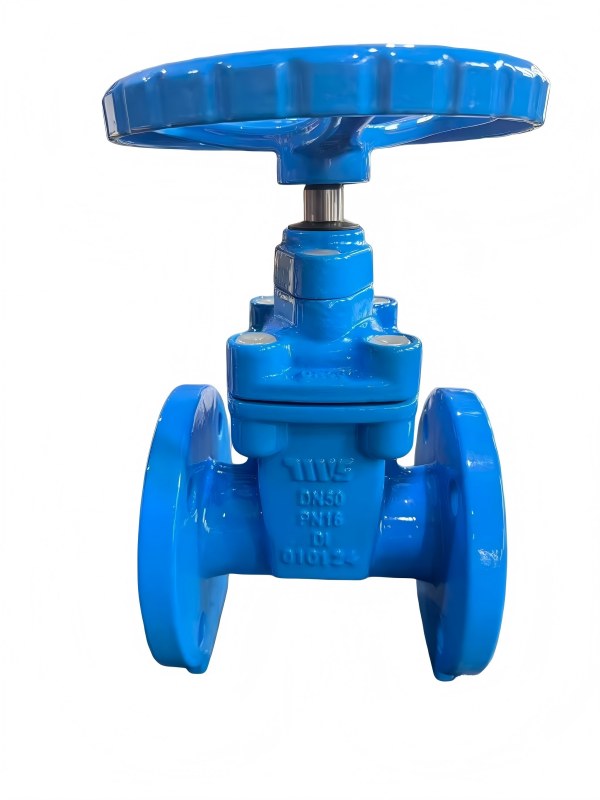

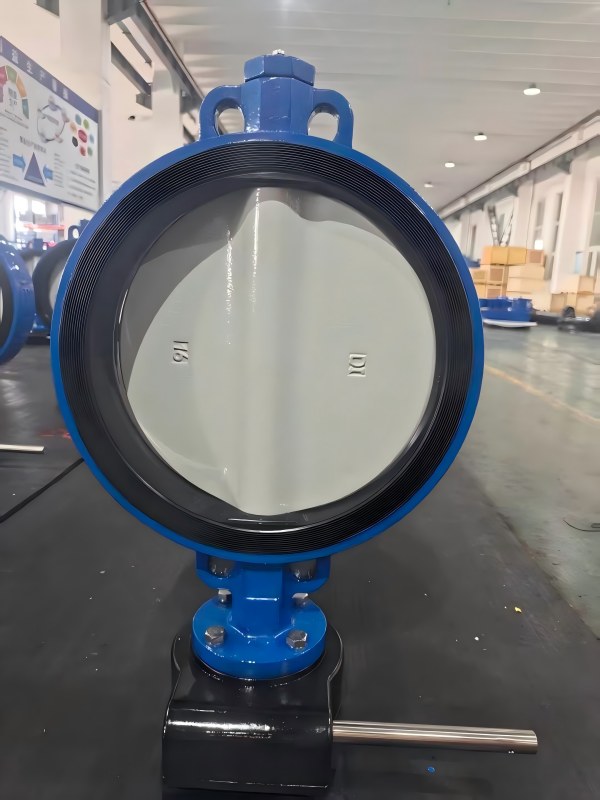

Φ:パイプの実際の外径を表します。バタフライバルブ, ゲートバルブ、 そしてチェックバルブパイプの実際の外径を直接確認してください。

DN:これはメートル法の公称直径コードのみです。バルブを購入する際は、フランジの接続不良を防ぐため、A/IシリーズとB/IIシリーズであることを必ず確認してください。TWS用品バタフライバルブ, ゲートバルブ, 逆止弁その他製品もございます。ご注文の際は、配管の適合性を確保するため、シリーズパラメータをご指定いただく必要があります。

インチ（）：英国公称直径は、主に輸入バルブに使用されます。25.4は外径を単純に変換するために使用することはできません。標準表を参照して確認する必要があります。
